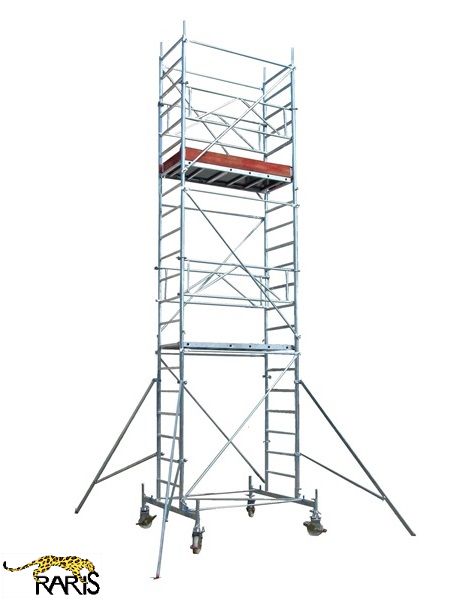

ACASA > Schele mobile profesionaleSchele RARIS, profesionale, mobile, din aluminiu, cu suprafata podina 1,68x0,66 m, Hlucrumax: 4,2-14,2 m, tip U1-- click aici pentru prospect (format PDF)- Constructiv si din punct de vedere al sigurantei, schelele mobile U1-- indeplinesc cerintele noii norme EN 1004/2021, grupa III , deci cu o incarcare maxima admisa de 200 kg/m2
- Noua norma impune ca o schela sa fie asamblata, dezasamblata si modificata fara utilizarea echipamentului de protectie anti-cadere. Pentru a desfasura aceste activitati, operatorul trebuie sa aibe întotdeauna protectie laterala. Inaltimea primei podini fata de podea nu trebuie sa depaseasca 3,4 m iar distantele intre urmatoarele podini nu trebuie sa depaseasca 2,25 m
- Executia este realizata in principal din aluminiu in SISTEM MODULAR; prin achizitionarea de module suplimentare se poate creste inaltimea de lucru.
- Modulul de baza U1-MB contine:
- 2 traverse baza (din otel zincat) echipate fiecare cu 2 roti pivotante cu frana cu diametrul de 125 mm si 2 suruburi de calare -2 rigidizari, o diagonala baza, 2+2 protectii picior
- Modulul scara U1-MS contine 2 scari, 2 rigidizari si 2 diagonale fiecare
- Modulul capat U1-MC contine 2 scari si 2 rigidizari fiecare
- Modulul podina U1-MP contine o podina si 2 balustrade (din otel zincat)
- Modul stabilizare ME contine 4 estacade din otel zincat

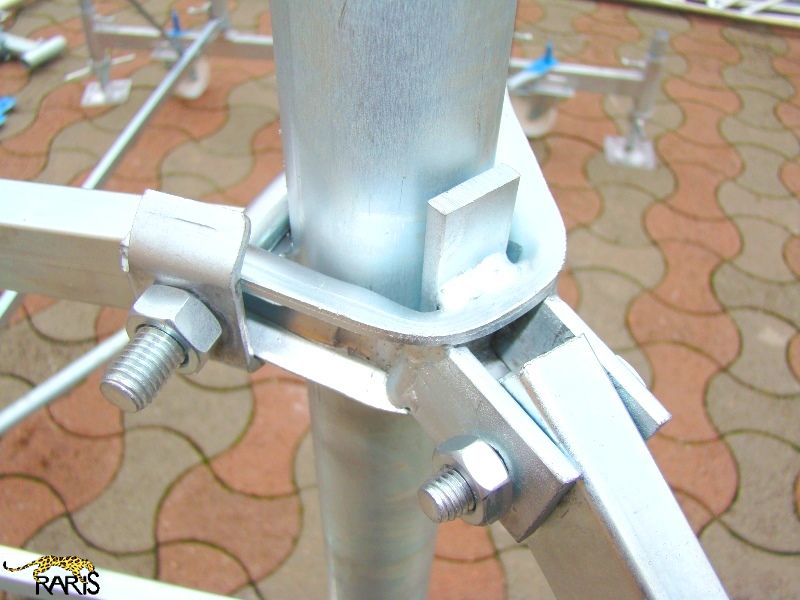

- O balustrada este fixata de treptele schelei in 4 puncte deasupra podinii si sub podina in 2 puncte. Cele 2 contrafise (vopsite cu rosu) preiau rolul diagonalelor unui modul si permit montarea balustradelor inaintea podinii. Se asigura montarea in deplina siguranta a podinii (cu protectie laterala) si un camp de lucru complet deschis pentru operatorul de pe podina.
- OBS: In mod normal (vezi si galeria foto dreapta) numai la primul modul scara U1-MS este obligatorie folosirea diagonalelor; stabilitatea la modulele urmatoare este asigurata de contrafisele de la balustrada. Dar fiecare modul U1-MS este livrat in configuratie completa, deci toate modulele sunt livrate si cu diagonale. Ramane la latitudinea utilizatorului daca foloseste diagonale la toate modulele scara U1-MS marind, astfel, stabilitatea intregii structuri. Ulterior, pentru un camp de lucru complet deschis, se poate scoate diagonala ce "incurca" , fara ca stabilitatea schelei sa fie afectata
- ATENTIE: Fiind 2 sisteme de rigidizare separate (diagonalele si contrafisele balustradelor), pentru o montare usoara, intai se vor monta diagonalele si apoi contrafisele balustradelor.
- Podina este executata din aluminiu (pentru usurinta in manevrare) si este placata cu tego antiderapant de 10 mm.
- Pentru "Manual de utilizare schele mobile din otel tip U1-- va rugam dati click aici
| |
| Caracteristici Schela mobila din otel PROFI tip U1--: Norma EN 1004/2021 Material principal aluminiu AlMgSi 6060 T6 Baza, balustrade, modul stabilizare otel zincat Capacitatea portanta 220 kg Inaltime podina de la 2,2 m la 12,2 m Inaltime schela de la 3,4 m la 13,4 m Inaltime lucru max. de la 4,,2 m la 14,,2 m Dimensiuni podina 1,68 x 0,66 m Dimensiuni schela 1,70 x 0,76 m Dimeniuni baza 1,70 x 1,60 m Plaja de reglare suruburi de calare 150 mm |
Pret Schele RARIS, profesionale, mobile, din aluminiu, cu suprafata podina 1,68x0,66 m, Hlucrumax: 4,2-14,2 m, tip U1-- : Tip U 1-- | Inaltime max. lucru [m] | Inaltime schela [m] | Inaltime max. podina [m] | Masa [kg] | Pret [RON] | | | Tip si componenta | | Modul Baza U1-MB | Modul Scara U1-MS | Modul Podina U1-MP | Modul Stabilizare ME | Modul Capat U1-MC |
| U 102 | 4,2 | 3,4 | 2,2 | 97 | 3816 | comanda | | ![p_211](./pics/p_311.jpg) U 102 | | 1 | 1 | 1 | - | 1 |

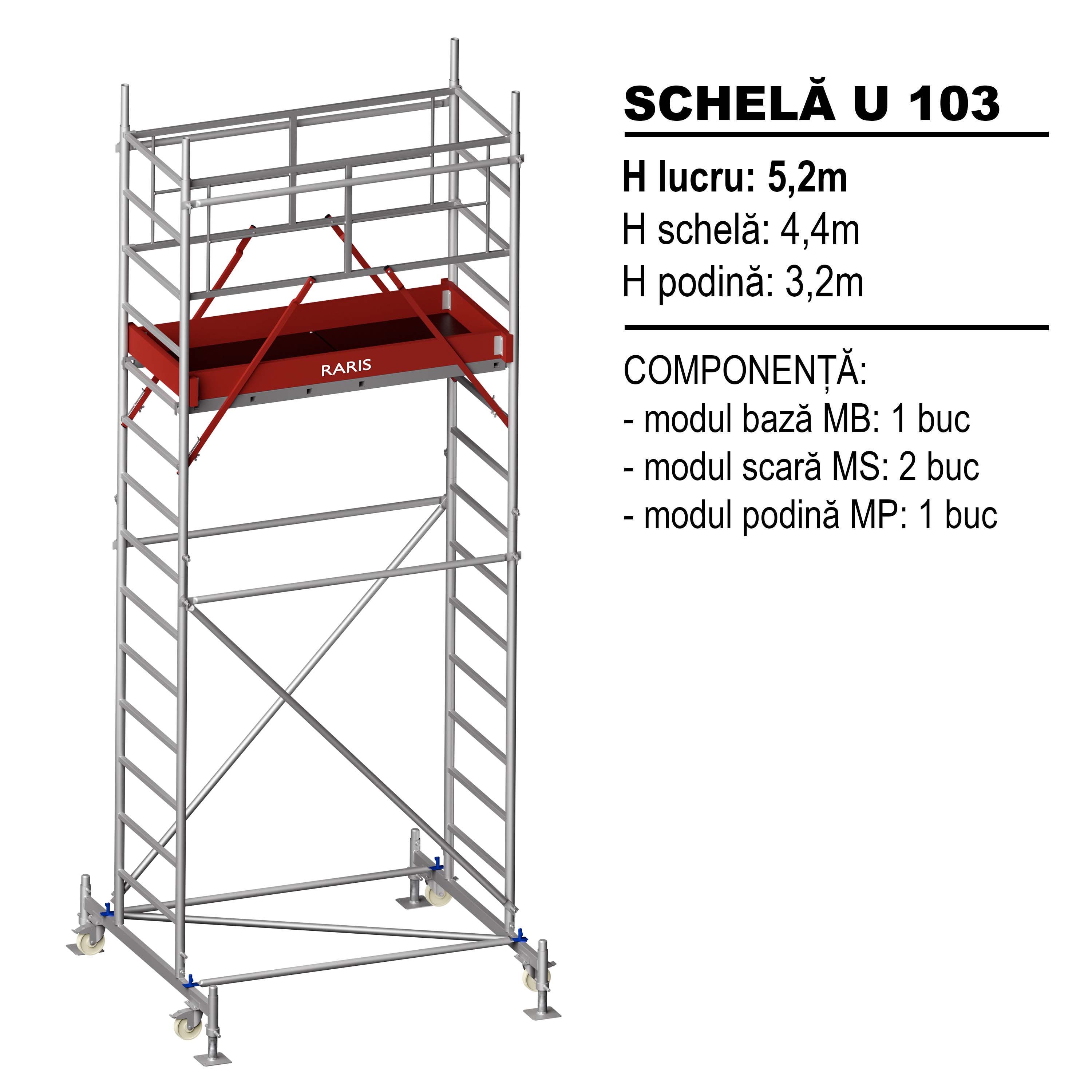

| U 103 | 5,2 | 4,4 | 3,2 | 110 | 4393 | comanda | | ![p_212](./pics/p_312.jpg) U 103 | | 1 | 2 | 1 | - | - |
| U 104 | 6,2 | 5,4 | 4,2 | 119 | 5814 | comanda | | ![p_213](./pics/p_313.jpg) U 104 | | 1 | 2 | 2 | - | 1 |
| U 105 | 7,2 | 6,4 | 5,2 | 177 | 6920 | comanda | | ![p_214](./pics/p_314.jpg) U 105 | | 1 | 3 | 2 | 1 | - |
| U 106 | 8,2 | 7,4 | 6,2 | 186 | 8341 | comanda | | ![p_215](./pics/p_315.jpg) U 106 | | 1 | 3 | 3 | 1 | 1 |
| U 107 | 9,2 | 8,4 | 7,2 | 199 | 8918 | comanda | | ![p_216](./pics/p_316.jpg) U 107 | | 1 | 4 | 3 | 1 | - |

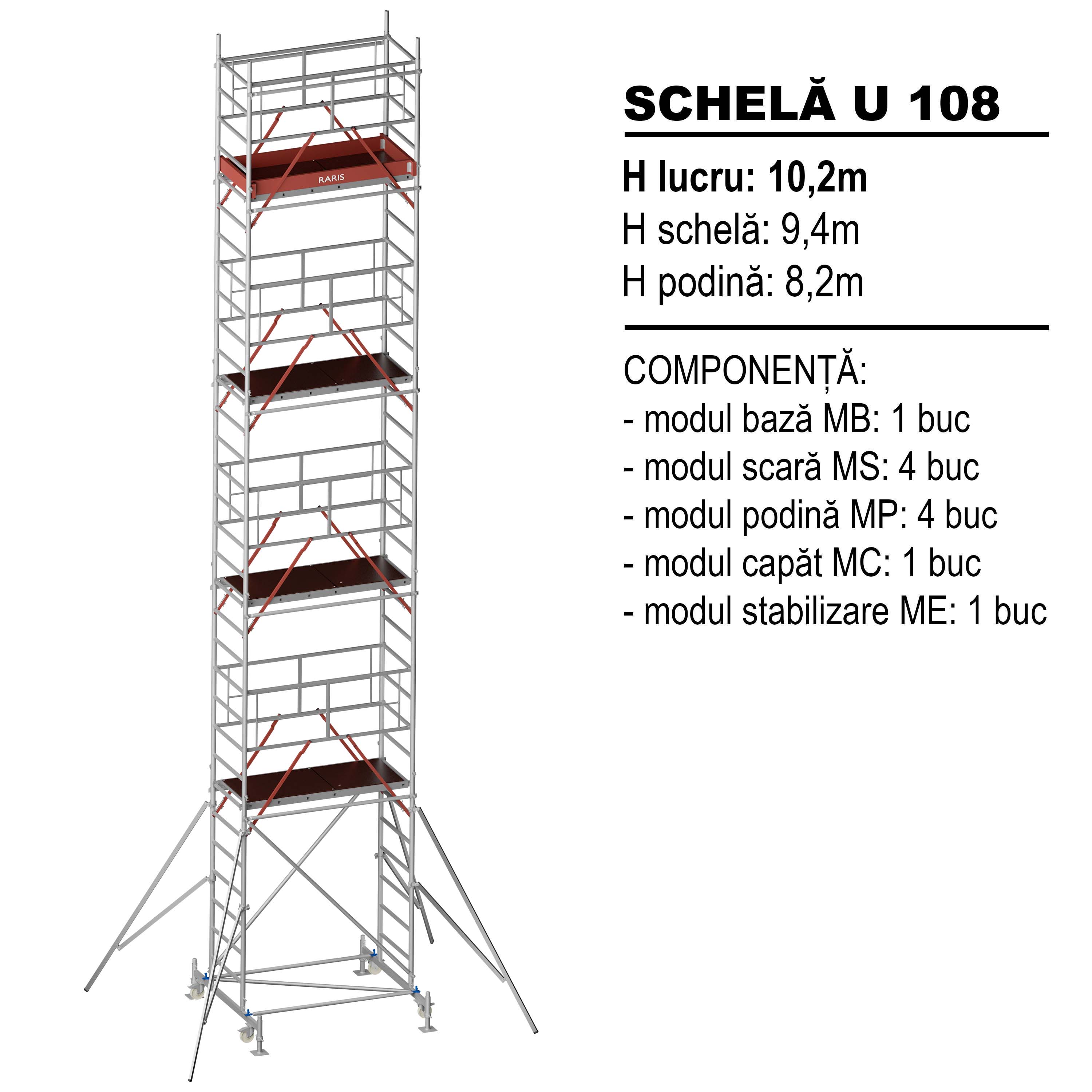

| U 108 | 10,2 | 9,4 | 8,2 | 208 | 10339 | comanda | | ![p_217](./pics/p_317.jpg) U 108 | | 1 | 4 | 4 | 1 | 1 |
| U 109 | 11,2 | 10,4 | 9,2 | 234 | 10916 | comanda | | ![p_218](./pics/p_318.jpg) U 109 | | 1 | 5 | 4 | 1 | - |
| U 110 | 12,2 | 11,4 | 10,2 | 243 | 12337 | comanda | | ![p_219](./pics/p_319.jpg) U 110 | | 1 | 5 | 5 | 1 | 1 |
| U 111 | 13,2 | 12,4 | 11,2 | 256 | 12914 | comanda | | ![p_2110](./pics/p_3110.jpg) U 111 | | 1 | 6 | 5 | 1 | - |
| U 112 | 14,2 | 13,2 | 12,2 | 265 | 13490 | comanda | | ![p_2111](./pics/p_3111.jpg) U 112 | | 1 | 6 | 5 | 1 | 1 |
|
Obs: Preturile nu contin T.V.A. Modul de baza U1-MB - Pret total modul: 1487 RON | comanda |
Denumire reper | Cod | Nr. repere / modul | [kg / reper] | Simbol | Pret rep. [RON] | Traversa baza | 506 | 2 | 11,5 | ![traversa-baza](./pics/traversa_baza.gif) | 168 | Roata Ø 125mm | 6901 | 4 | 1,5 | ![roata](./pics/roata.gif) | 114 | Diagonala de baza | 505 | 1 | 2,4 | ![diagonala-baza](./pics/diagonala_baza.gif) | 43 | Rigidizare de baza | 503 | 2 | 2 | ![ridigizare-baza](./pics/rigidizare_baza.gif) | 37 | Scandura protectie lung. | 526 | 2 | 1 | ![scandura-lung](./pics/scandura_lung.gif) | 90 | Scandura protectie lat. | 527 | 2 | 0,3 | ![scandura-lat](./pics/scandura_lat.gif) | 31 | Surub calare | 238 | 4 | 4 | ![surub-calare](./pics/surub_calare.gif) | 83 | Siguranta UW scurta | | 4 | 0,3 | | 1 |
Obs: Preturile nu contin T.V.A. Modul scara U1-MS - Pret total modul: 1378 RON | comanda |
Denumire reper | Cod | Nr. repere / modul | [kg / reper] | Simbol | Pret rep. [RON] | Scara modul U | 511 | 2 | 9,4 | ![scara-modul](./pics/scara_modul.gif) | 562 | Siguranta UW lunga | 529 | 4 | 0,1 | | 2 | Rigidizare modul U1,6 | 517 | 2 | 0,6 | ![rigidizare-modul](./pics/rigidizare_modul.gif) | 50 | Diagonala modul U1,6 | 516 | 2 | 0,8 | ![diagonala-modul](./pics/diagonala_modul.gif) | 73 |
Obs: Preturile nu contin T.V.A. Modul podina U1-MP - Pret total modul : 1009 RON | comanda |
Denumire reper | Cod | Nr. repere / modul | [kg / reper] | Simbol | Pret rep. [RON] | Podina cu trapa 1,6 | 233 | 1 | 10,7 | ![podina-trapa](./pics/podina_trapa.gif) | 597 | Balustrada podina 1,6 | 235 | 2 | 2 | ![balustrada-podina](./pics/balustrada_podina.gif) | 206 |
Obs: Preturile nu contin T.V.A. Modul capat U1-MC - Pret total modul: 590 RON | comanda |
Denumire reper | Cod | Nr. repere / modul | [kg / reper] | Simbol | Pret rep. [RON] | Scara capat | 231 | 2 | 4,4 | ![scara-capat](./pics/scara_capat.gif) | 295 |
Obs: Preturile nu contin T.V.A. Modul stabilizare ME - Pret total modul: 632 RON | comanda |
Denumire reper | Cod | Nr. repere / modul | [kg / reper] | Simbol | Pret rep. [RON] | Estacada | 521 | 4 | 8 | ![estacada](./pics/estacada.gif) | 158 |
Obs: Preturile nu contin T.V.A. |
| Galerie foto click (O DATA!) pe imagine pentru a mari ![U 102](/produselatema/U-102.jpg)
![U 103](/produselatema/U-103.jpg)
![U 104](/produselatema/U-104.jpg)
![U 105](/produselatema/U-105.jpg)
![U 106](/produselatema/U-106.jpg)
![U 107](/produselatema/U-107.jpg)
![U 108](/produselatema/U-108.jpg)
![U 109](/produselatema/U-109.jpg)
![U 110](/produselatema/U-110.jpg)
![U 111](/produselatema/U-111.jpg)
![U 112](/produselatema/U-112.jpg)
![u1 1MB](/produselatema/u1--1MB.jpg)
![u1 2MS](/produselatema/u1--2MS.jpg)
![u1 3MC](/produselatema/u1--3MC.jpg)
![u1 4MP](/produselatema/u1--4MP.jpg)
![u1 5MP1](/produselatema/u1--5MP1.jpg)
![u1 6ME stabilizare](/produselatema/u1--6ME-stabilizare.jpg)
![u1 7prindere balustrada](/produselatema/u1--7prindere balustrada.jpg)

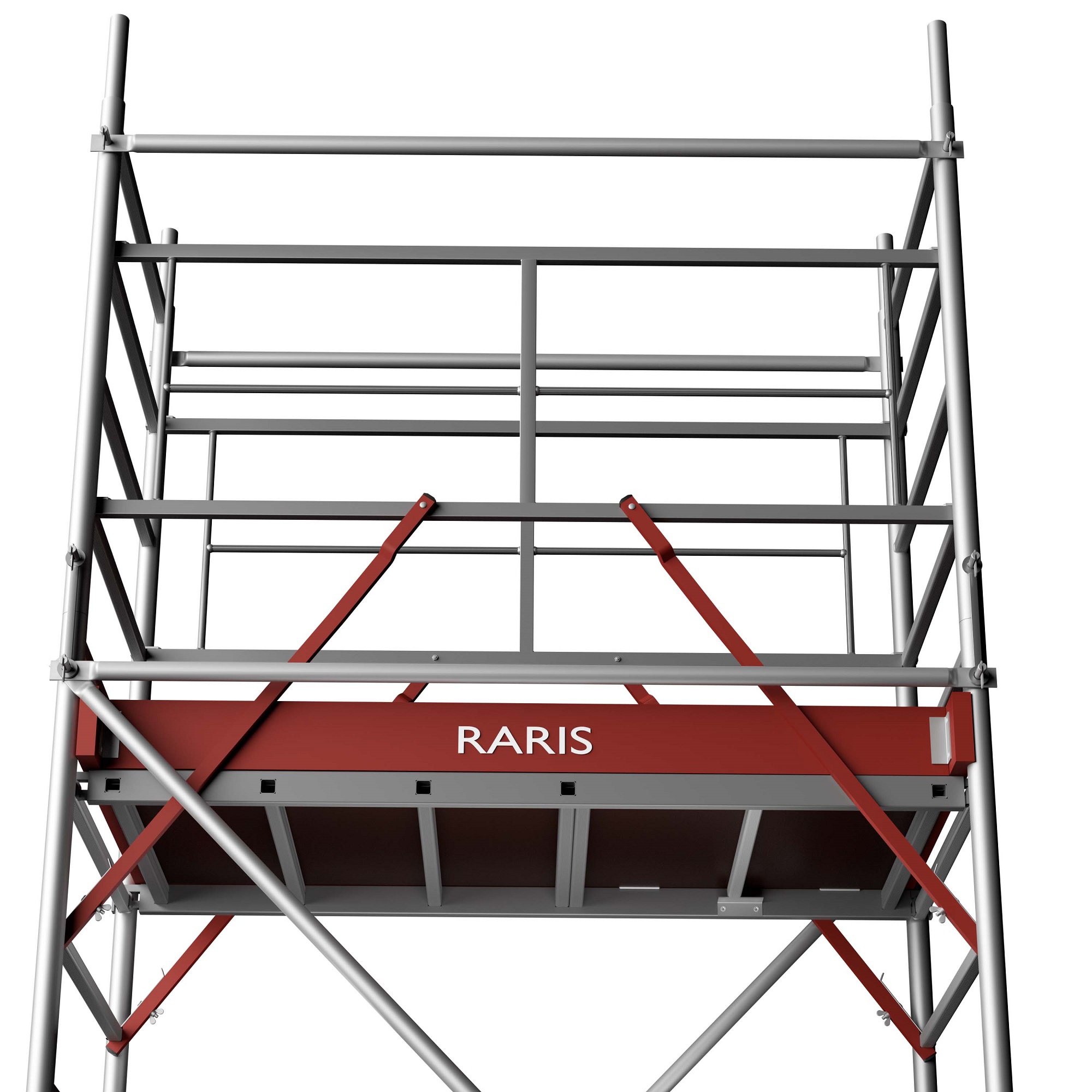

![u1 8 3A frontal sus](/produselatema/u1--8-3A-frontal-sus.jpg)
![u1 11 5A lateral](/produselatema/u1--11-5A-lateral.jpg)

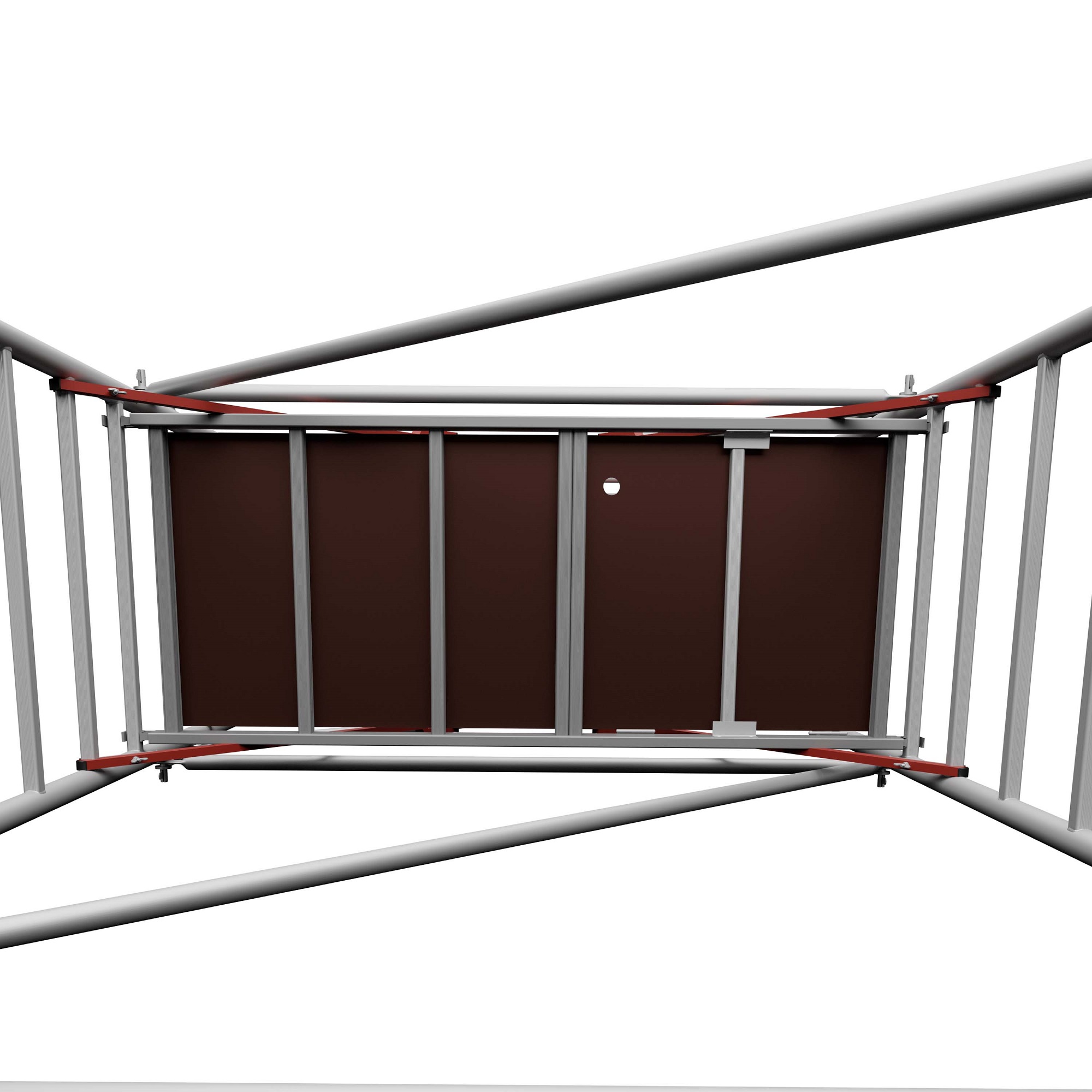

![u1 10 4A sus](/produselatema/u1--10-4A-sus.jpg)
